TXLINE简介

　　TXLINE是一种美观、易用、功能强大的计算工具。TXLINE专门用于计算PCB特性阻抗。内置微带线阻抗的计算公式可根据用户提供的数据计算相应的长度和宽度。此外，该软件计算的数据非常准确，是制作PCB时必不可少的计算器。

TXLINE软件特色

　　微带线计算公式：

　　1、阻抗通常以复数形式表示，Z=R jX(单位为Ω)。

　　2、实数部分R为电阻(单位为Ω)。

　　3、虚数部分由容抗和感抗组成(电容C，单位为F。容抗XC，单位为Ω。)(电感L，单位为H。感抗XL，单位为Ω。)。

　　4、因为容抗和感抗在向量上是相反的两个量(电角相差180度)，所以我们有X=(XL-XC)。

　　5、XC=1/1/1/1/1ωC，感抗XL=ωL，其中：角频率ω=2*π*f，f是频率。因此，感应阻力或容抗值的大小不仅与电感或电容本身的大小有关，而且与电路中的工作频率有关。例如，中国电网的工作频率为50周波，而美国的工作频率为60周波。因此，虽然电阻、电感和电容值相同，但计算出的感应阻力、容应阻力和阻抗是不同的。

　　6、因此，我们得到的复数阻抗包括：Z=R j(XL-XC)，而他的模型(标量)|Z|=(R^2 X^2)^0.5。

TXLINE安装步骤

　　在本网站下载最新的安装包，解压缩后，点击程序使用软件

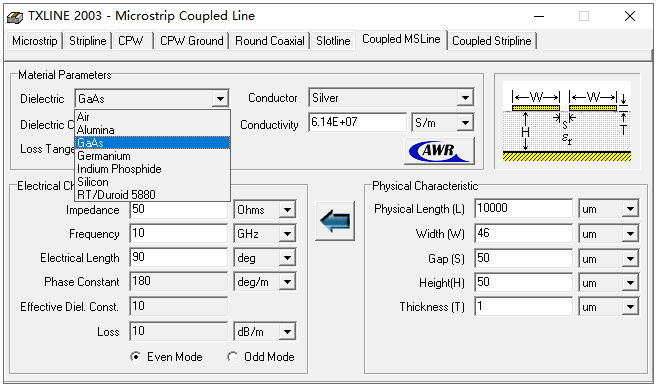

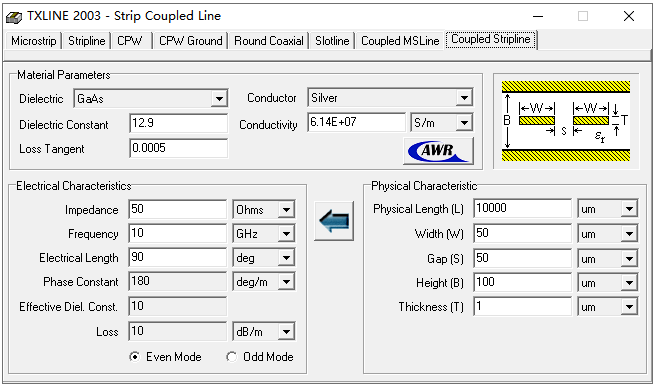

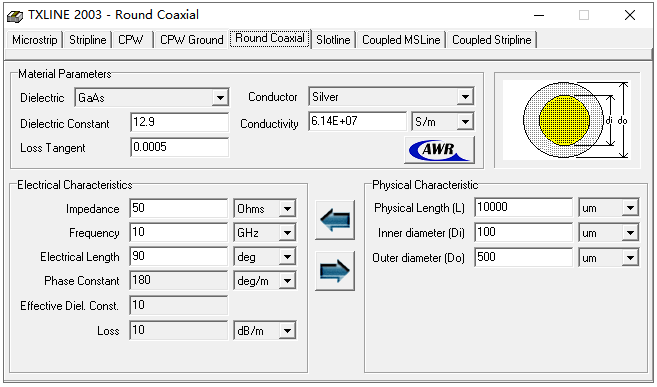

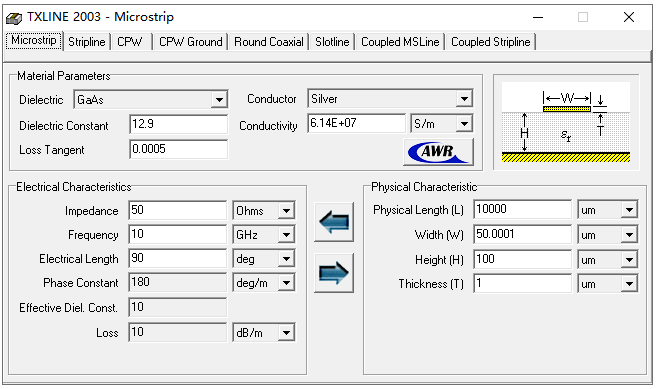

使用方法

　　1、Impedance表示匹配电阻值

　　2、Height表示PCB材料板的厚度

　　3、Gap表示覆铜边缘与导线之间的距离

　　4、Frequency表示电路工作的频率

　　5、Width表示计算微带线的宽度

　　6、Thickness表示PCB材料板上铜层的厚度

　　7、Physical Length表示计算微带线的长度

　　8、Dielectric Constant表示所选PCB材料板的介电常数
