坐标点调整优化大师简介

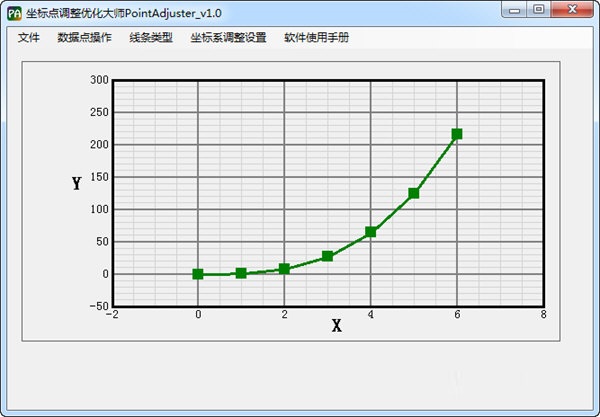

坐标点调整优化大师官方版是一款上手非常容易操作且用于数据点可视化调整的应用软件，坐标点调整优化大师官方版可以通过鼠标拖动数据点，将数据点拖动到想要的位置，自动获取新位置的坐标数据，新位置点的坐标数据可进一步导出到指定文件中。

功能介绍

1.坐标点调整优化大师官方版可以导入txt或dat格式的数据(X和Y两列)，通过本软件绘制数据曲线，曲线类型可选择直线或贝塞尔曲线;

2.可通过鼠标拖动数据点的位置，同时数据点的坐标值也将随之自动改变。此功能可以可视化地调整坐标值，获得您想要的位置数据;

3.上述调整后的数据点坐标值，可以直接导出到txt或dat文件。、

坐标点调整优化大师软件特色

坐标点调整优化大师电脑版数据导入/导出

1 .导入/导出数据格式说明

导入文件格式为”*.txt” 或”*.dat”，内容格式如下图，文件共两列数据，通过第一行指定为X还是Y。

如下面左图，第一行写为“X Y”,表示第一列为X值，第二列为Y值。

如下面右图，第一行写为“Y X”,表示第一列为Y值，第二列为X值。

XY数据格式：YX数据格式：

导出数据的格式同导入数据。

2.导入文件

菜单栏->文件->导入数据，然后选择输入文件”*.txt” 或”*.dat”，即可导入外部数据，同时本软件绘制出相应的数据曲线。

3.导出数据

调整完坐标点位置后，菜单栏->文件->导出数据，然后选择保存位置和文件名称，即可将所有坐标点的数据导出为

数据点操作说明

1.移动数据点

鼠标位于数据点上，直接拖动数据点，即可移动数据点的位置，该数据点的的坐标值也将随之改变

2.插入数据点

【数据点的index说明】

每个数据点都有唯一的index值来标记该点。

【插入数据点】

菜单栏->数据点操作->插入数据点，或者在数据点上右键->在此点之前/之后插入新点，打开插入数据点的操作窗口。

打开插入数据点的操作窗口，index为新点的序号，用来标记新插入位于哪两个点之间。例如，新点的index=2，则新点序号将位于原始index为1和2的点之间。插入新点之后，原始index为2的点，index值将变为3。

3.删除数据点

鼠标位于要删除的数据点上，右键单击，显示右键菜单，选择“删除此点”，即可删除此点。

4.清空所有数据点

菜单栏->数据点操作->清空所有数据点，即可清空所有数据点。

视图操作说明

坐标系视图可以通过鼠标方便地放大、缩小、拖动。

1.放大缩小视图

放大缩小视图有两种方法：

方法一：鼠标滚轮

在坐标系视图范围内，滚动鼠标滚轮即可方便地放大缩小;

方法二：鼠标左键框选

在坐标系视图范围内，按住鼠标左键，框选出你想放大的视图区域。

2.鼠标右键拖动视图

在坐标系视图范围内，按住鼠标右键拖动，即可随意拖动坐标系视图。

坐标系设置

坐标系的XY范围、标题、刻度、背景网格、数据线、数据点等，用户均可自定义设置。

1.打开设置窗口

方法一：坐标系区域内，任意位置双击鼠标，即可打开设置窗口。

方法二：菜单栏->坐标系设置->坐标系设置

2.更改坐标系数值范围

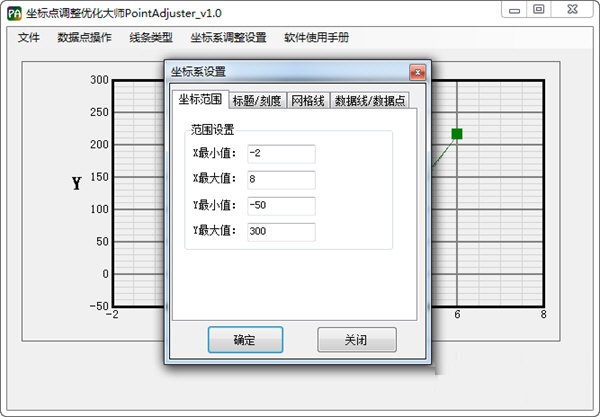

如下图，坐标系设置窗口->坐标范围，可以自定义坐标系显示的X、Y范围。

3.坐标系标题/刻度设置

4.坐标系背景网格线设置

可以设置背景网格线的宽度、颜色。

5.数据线/数据点颜色大小设置

可以设置数据线、数据点的颜色和大小。

6.选择线条类型

菜单栏->线条类型，选择数据线条的类型。可以选择直线或贝塞尔曲线两种类型。选择贝塞尔曲线类型后，数据点将变为贝塞尔曲线的控制点。

鼠标显示坐标值

1.鼠标位于在坐标系范围内时，窗口右下角将显示鼠标位置的坐标值。
